便携式3D激光扫描仪解决方案

       新增功能

       比上一代产品快 25 倍

       精度提高了 40%

       改善了人体工程学设计:

       面积缩小了 50%

       重量减轻 35%

       自由移动性更高

       多功能按钮使软件互动更为轻松

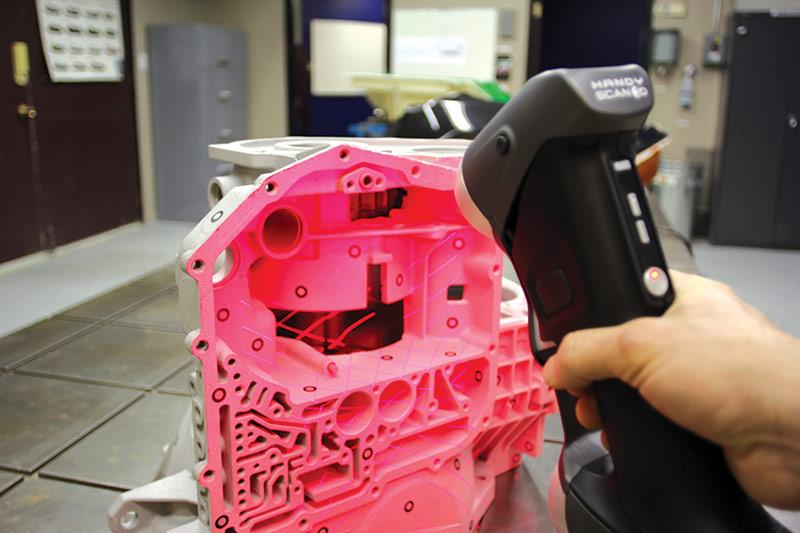

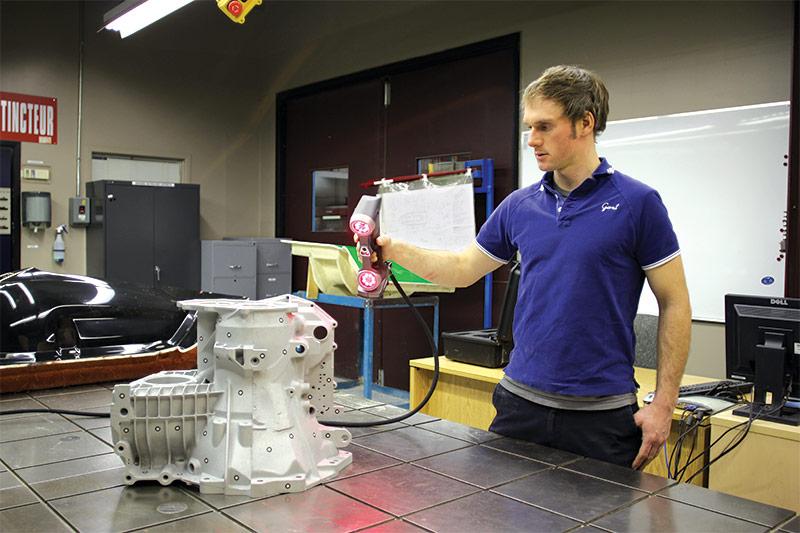

       TRUaccuracy: 实际操作条件下的精确测量



       计量级测量：高达 0.030 毫米的精度，高达 0.050 毫米的分辨率，具有极高的可重复性和可追踪的证明。

       实际操作条件下的高精确性：无论环境条件、部件设置和用户情况如何，都能实现高精确性。

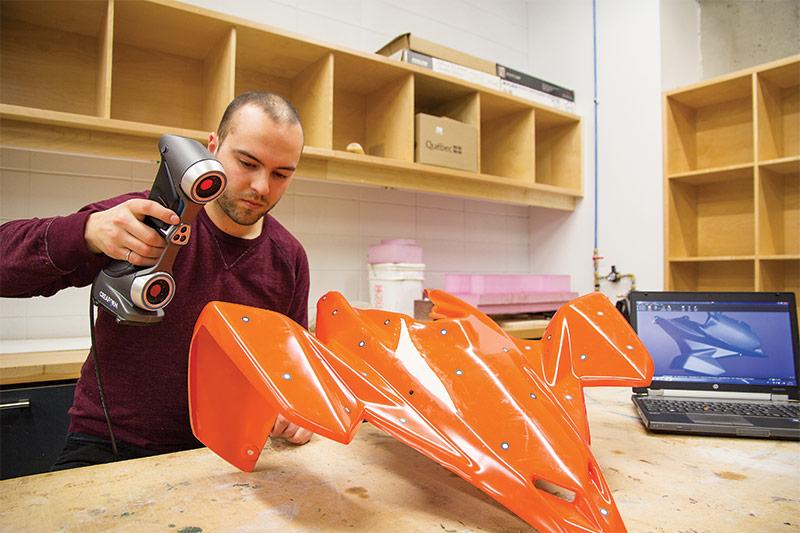

       无需固定安装：使用光学反射靶来形成锁定至部件自身的参考系统，使用户可以在扫描期间按自己需要的方式移动物体（动态参考）。 而且周围环境的变化丝毫不会影响数据采集质量和精度。

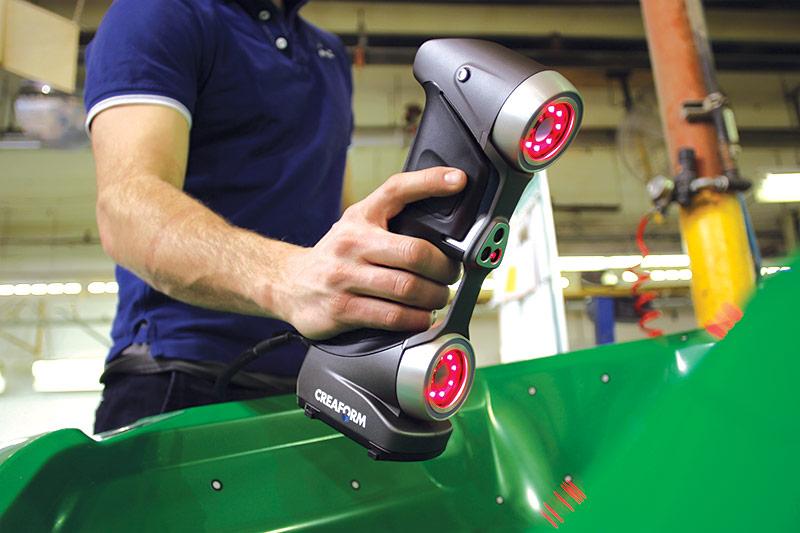

       自定位：HandySCAN 3D 扫描仪是一个数据采集系统，也是其自身的定位系统。 这意味着无需配备外部跟踪或定位设备。 它使用三角测量法来实时确定自身与被扫描部件的相对位置。

       可靠：所有工作条件或环境下持续稳定且可重复的结果。

       按需用户校准：用户可以按照所需的频率对扫描仪进行校准（每天或者在每个新的扫描开始之前）。 校准只需花费 2 分钟左右的时间，而且它可以确保最佳工作状态。

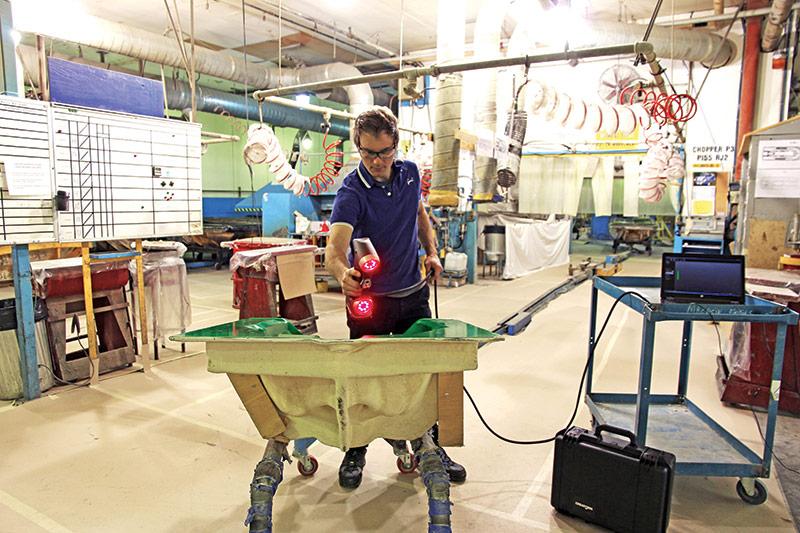

       TRUportability: 随时随地享有 3D 扫描



       独立设备：无需外部定位系统，也无需使用测量臂、三角架或夹具。

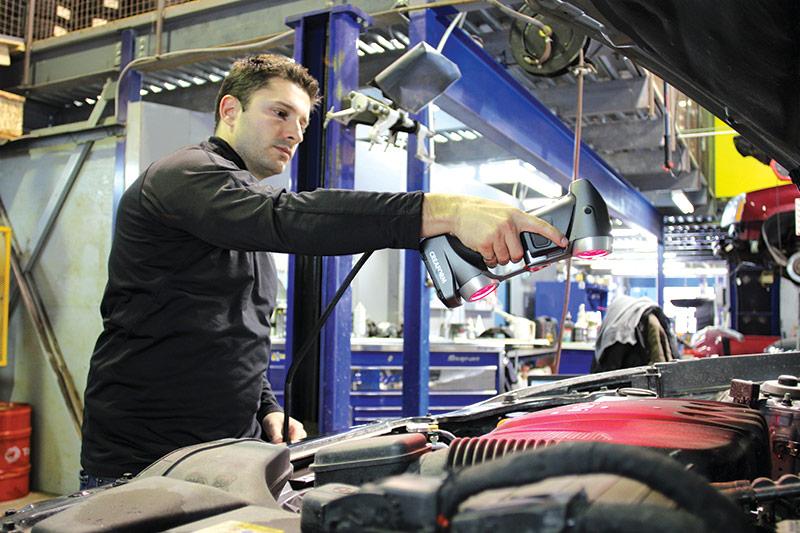

       便携式扫描：可以带到各个地点，并且可以在内部或现场使用。

       轻巧：重量不到 1 千克。

       便携：可装入随身携带的手提箱。

       可在狭小空间内轻松使用：这一点得益于其小巧的尺寸和灵活的基准距离。

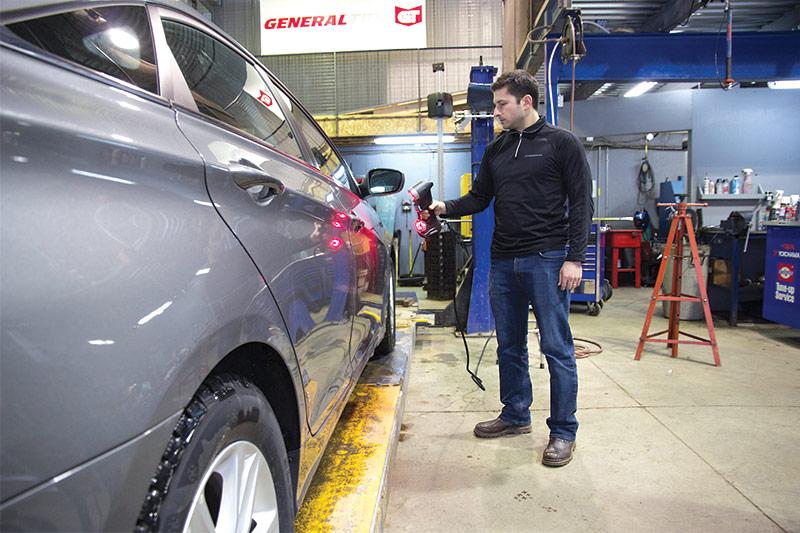

       速度: 从实际物体到您的设计或检查工作流的的最快途径

       市场上最快速的 3D 扫描仪：比上一代产品快 25 倍。

       所有激光扫描仪中最高的测量速率：480,000 次测量/秒。

       自动网格输出：完成采集之后，即可获得随时可用的文件。

       快速工作流整合：能够将可用扫描文件导入至 RE/CAD 软件，无需进行后期处理。

       TRUsimplicity: 超级简单的 3D 扫描流程

       用户友好：无论用户的经验水平如何，都能在极短时间内学习掌握。

       快速安装：能在 2 分钟内启动并运行。

       直接网格输出：无需执行复杂的对齐或点云处理。

       实时可视化：可以在计算机屏幕上看到自己正在执行的操作，以及还需要执行哪些操作。

       多功能：几乎无限制的 3D 扫描 – 不受部件尺寸大小、复杂程度、原料材质或颜色的影响。

软件：

       VXelements：Creaform 的 3D 软件平台

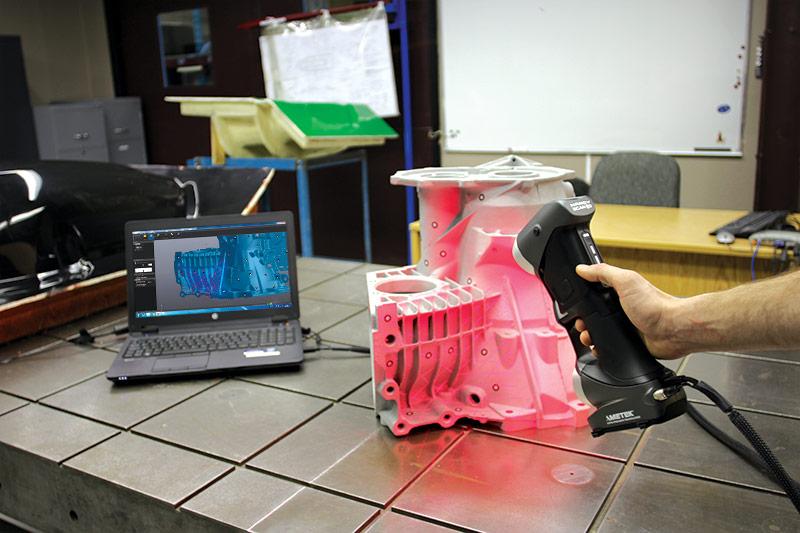

       HandySCAN 3D 扫描仪随附 Vxelements软件，这是一款全集成的 3D 数据采集软件平台，可以为其整个 3D 扫描和测量技术系列提供支持。 它将所有基本要素和工具都融入到一个用户友好、简便且流畅的工作环境中。 其实时可视化功能带来了简单而又令人愉快的体验。

       完成数据采集步骤之后即可自动创建并提供优化扫描文件，从而能大大地缩短您的组件检查或设计过程。



       VXscan：扫描软件模块



       VXscan 专门用于采集和优化 3D 扫描数据。 除了能够为这些特定的任务提供高性能外，它还具有简单易用和用户友好的特点，足以满足任何知识水平的用户需要。

       用户友好界面：VXelements 的设计可实现功能强大且简单的流程，从而在基本核心上简化整个扫描过程。

表面优化算法：可避免创建多个扫描层并确保更准确的网格，且无需任何后处理。

       直接网格输出：完成采集之后，即可导出所有标准格式的优化网格。 无需执行复杂的对齐或点云处理。

       扫描分辨率并无限制：只需输入分辨率值，不受扫描物体尺寸的影响。 扫描前后可随时更改分辨率。

       实时可视化：扫描物体的同时，用户就可以查看 3D 表面。

       扫描结果增强：补洞、智能提取、边界过滤器等等。



       VXmodel：扫描至 CAD 软件模块



       VXmodel 是一款后期处理软件，它可以直接集成到 VXelements 中，并且完全允许在任何 CAD 或 3D 打印软件中直接使用完成的 3D 扫描数据。 VXmodel 提供了最简便快捷的途径，可将数据从 3D 扫描传送至 CAD 或附加制造工作流。



       VXremote：远程访问软件应用程序



       VXremote 允许快速、简便地远程访问 VXelements，从而提高现场的工作效率。 它可以快速激活和设置，无需安装或维护硬件或服务器。 轻动指尖即可掌握所有数据采集功能... 只有 Creaform 认证加固型平板电脑才能使用此功能！



       兼容软件



       3D Systems (Geomagic® Solutions)

       InnovMetric 软件 (PolyWorks)

       Dassault Systèmes（CATIA V5 和 SolidWorks）

       PTC (Pro/ENGINEER)

       Siemens（NX 和 Solid Edge）

       Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）

HandySCAN 3D 扫描仪：产品使用的整个生命周期，都能成为您的最佳助手



概念：

---

要求与规格	概念设计	概念原型设计
竞争产品分析 产品或相关零部件的测量 售后市场的零件或定制零件的测量	粘土模型测量/逆向工程 虚拟模型与实物模型测绘/逆向工程 造型及美学设计	修改后原型生成CAD 文件 形面分析、概念/原型的验证 人体工程学原型设计

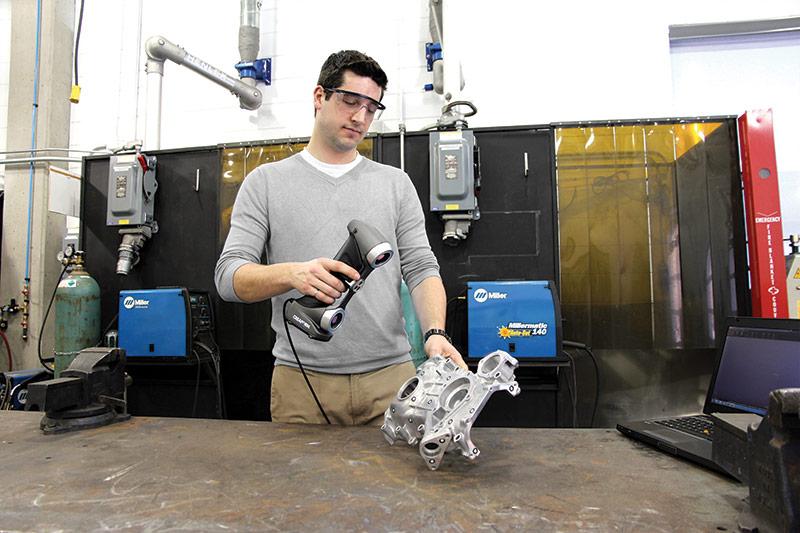

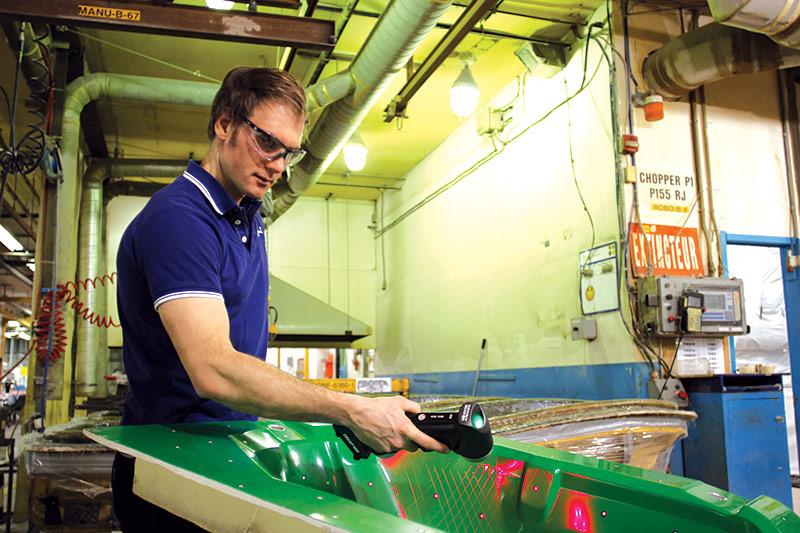

CAD 设计	成型技术	测试、仿真和分析
3D 扫描至 CAD 逆向工程（局部设计） 包装设计	快速成型设计/制造 将原型修改生成 CAD 文件 成型检测	有限元分析 (FEA) 干涉分析 变形、几何形状分析

航空航天

汽车/运输

消费品

重工业

制造

发电业

研究与教育

其他

技术规格：HANDYSCAN 3D 手持式 3D 扫描仪

	HandySCAN 300™	HandySCAN 700™
重量	0.85 千克
尺寸	77 x 122 x 294 毫米
测量速率	205,000 次测量/秒	480,000 次测量/秒
扫描区域	225 毫米 x 250 毫米	275 毫米 x 250 毫米
光源	3 束交叉激光线	7 束交叉激光线（+1 额外一束）
激光类别	2M（人眼安全）
分辨率	0.100 毫米	0.050 毫米
精度	最高 0.040 毫米	最高 0.030 毫米
体积精度*	0.020 毫米 + 0.100 毫米/米	0.020 毫米  + 0.060 毫米/米
体积精度（结合 MaxSHOT 3D）*	0.020 毫米 + 0.025 毫米/米
基准距	300 毫米
景深	250 mm
部件尺寸范围 （建议）	0.1 – 4 米
软件	VXelements
输出格式	.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr
兼容软件	3D Systems (Geomagic® Solutions)、InnovMetric Software (PolyWorks)、Dassault Systèmes（CATIA V5 和 SolidWorks）、PTC (Pro/ENGINEER)、Siemens（NX 和 Solid Edge）、Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）。
连接标准	1 X USB 3.0
操作温度范围	5-40 °C
操作湿度范围（非冷凝）	10-90%

根据 ISO 10360 标准，体积精度被定义为独立于尺寸的值。
